Dragster Startampel (x-mas tree) Teil 5

Klick auf ein Bild, um zur Großansicht zu gelangen:

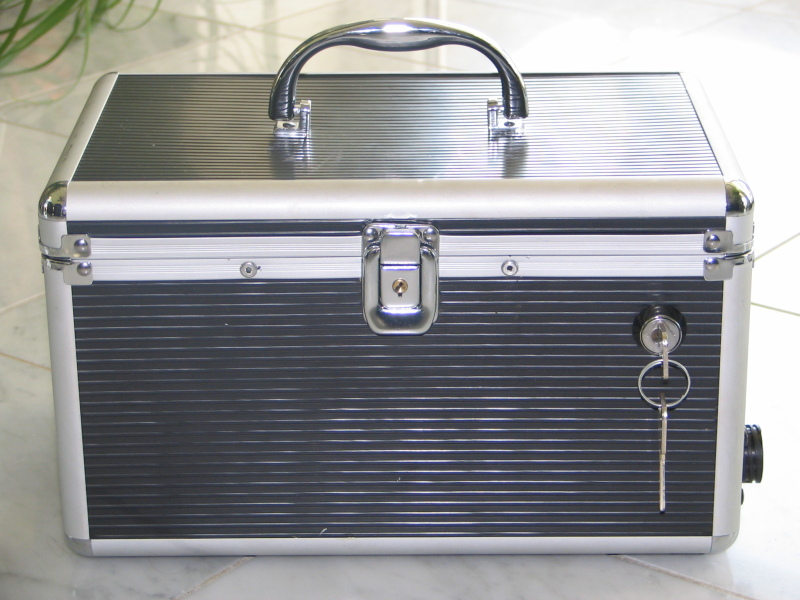

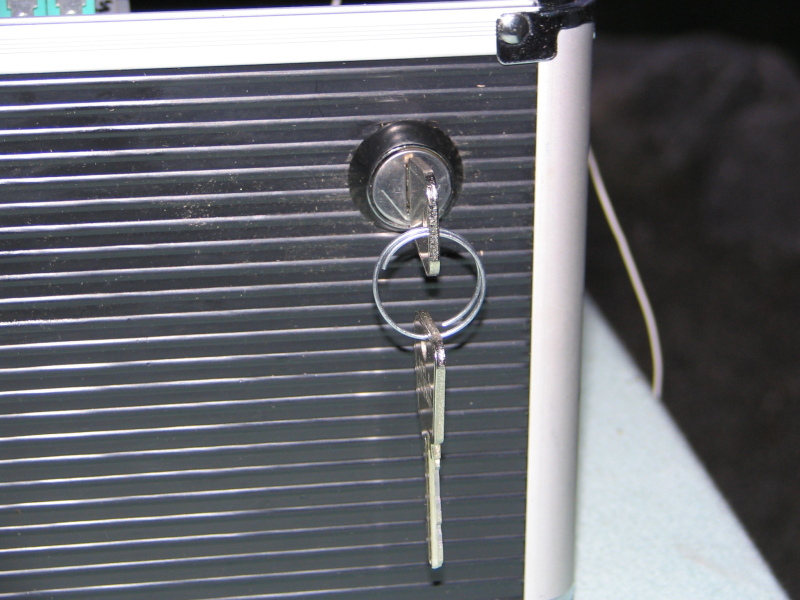

Zum Schutz vor unbefugten Benutzern ist nicht nur der Koffer abschließbar, sondern die Funktion ist nur mittels Schlüsselschalter zu aktivieren

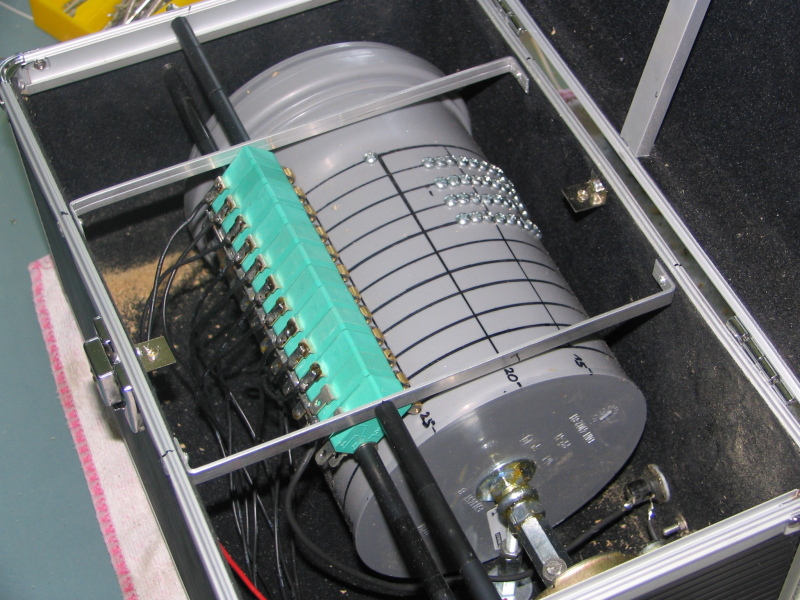

Bei ersten Probeläufen hat sich herausgestellt, dass die Achsen der Taster bei gleichzeitigen Schaltvorgängen stark nachgeben, somit mussten sie mittels Querstreben verstärkt werden

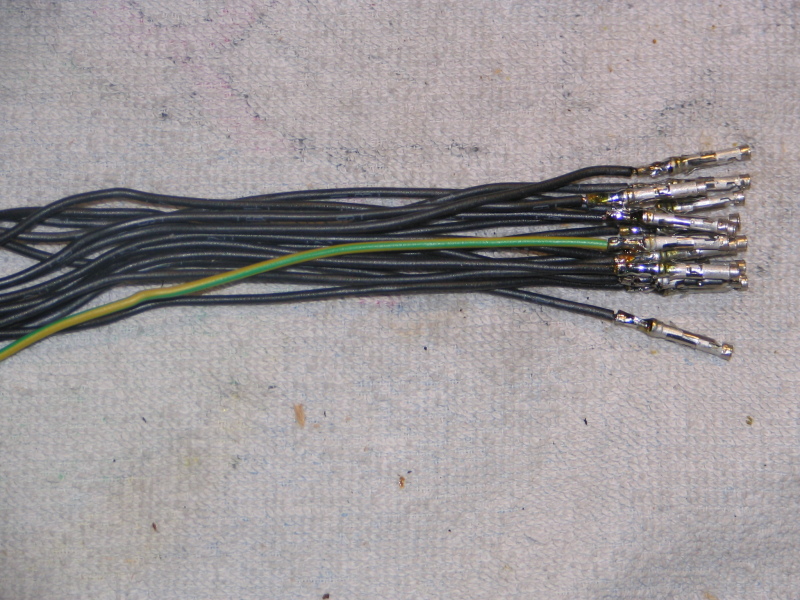

Anschlusskabel für die Buchse am Koffer (Verbindung zur Ampel)

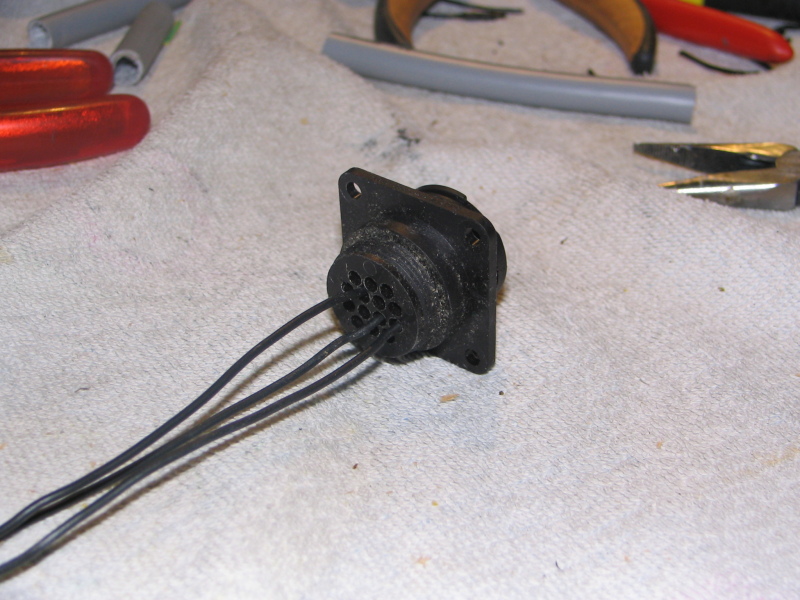

Anschlussbuchse mit teilweise montierten Kabeln

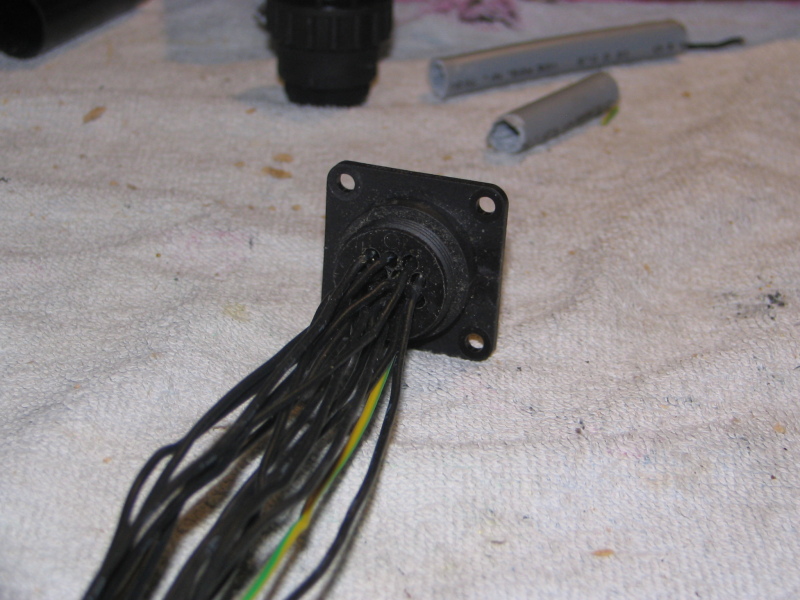

Fertig montierte Verbindungskabel der Buchse (am Koffer) zu den Tastern

X-mas tree Anschlussbuchse montiert und angeschlossen (siehe rechts unten)

Die Walze wird nun mittels 2mm starken Alustreifen "programmiert"

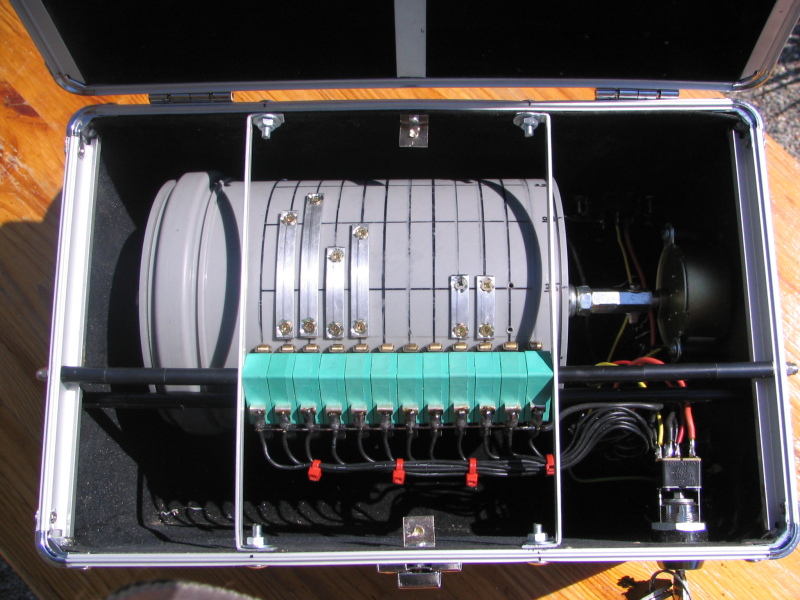

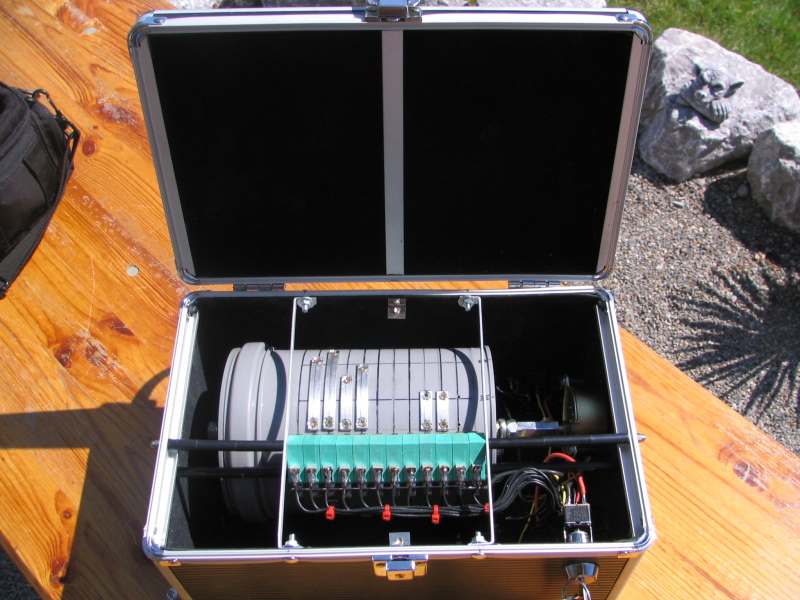

Steuerung ist nun nach unzähligen Probeläufen fertig "programmiert", es fehlt nur noch die Verbindung zwischen Steuerung und x-mas tree

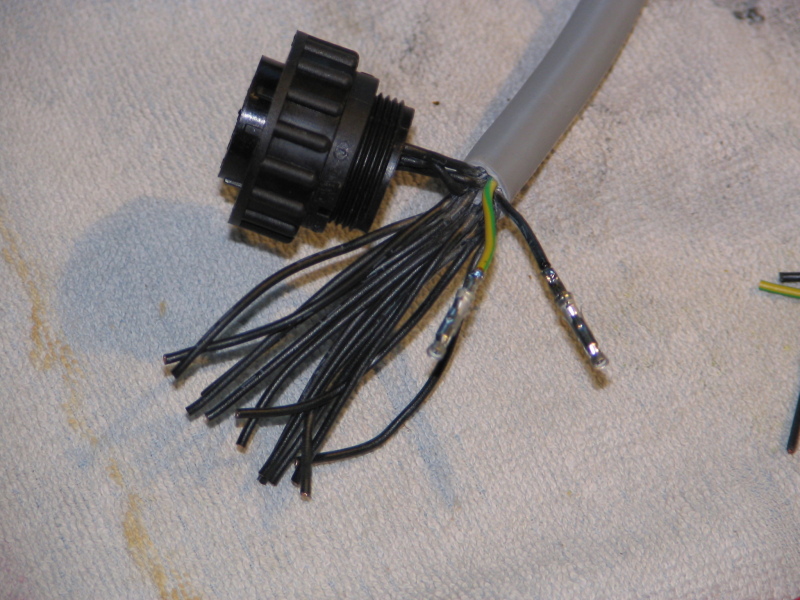

Die ersten Anschlüsse an der Kupplung sind montiert

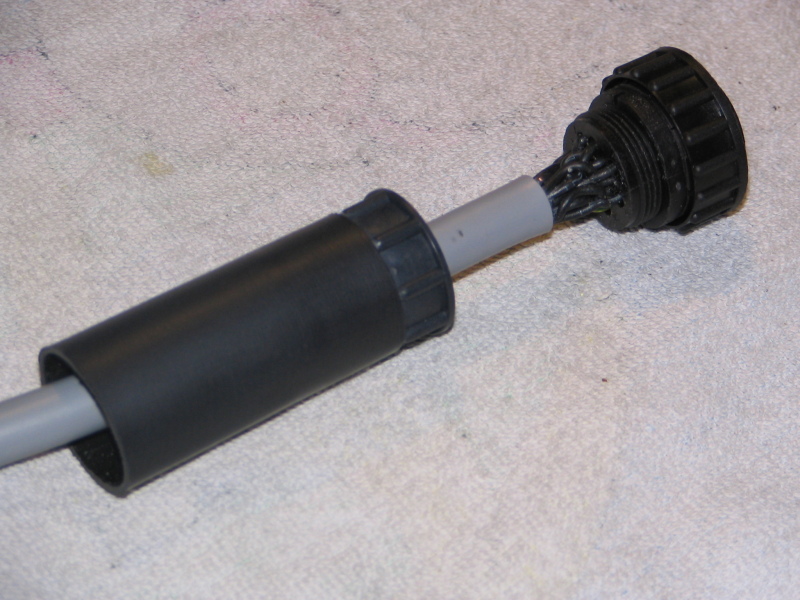

Kupplung fertig belegt, anbringen des Schrumpfschlauches

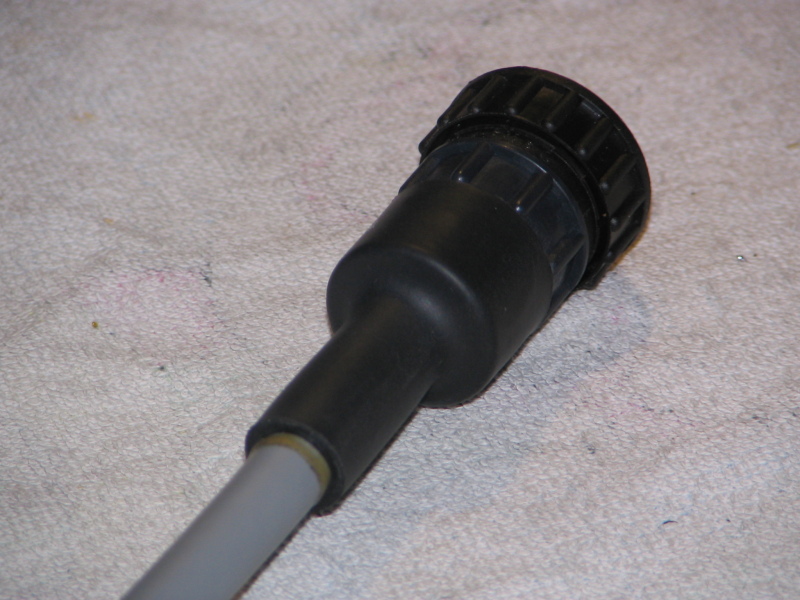

Schrumpfschlauch "geschrumpft", sehr schön zu sehen auch das "Fett" am Ende wo beim schrumpfen herausquellt um die Steckverbindung gegen Spritzwasser zu schützen

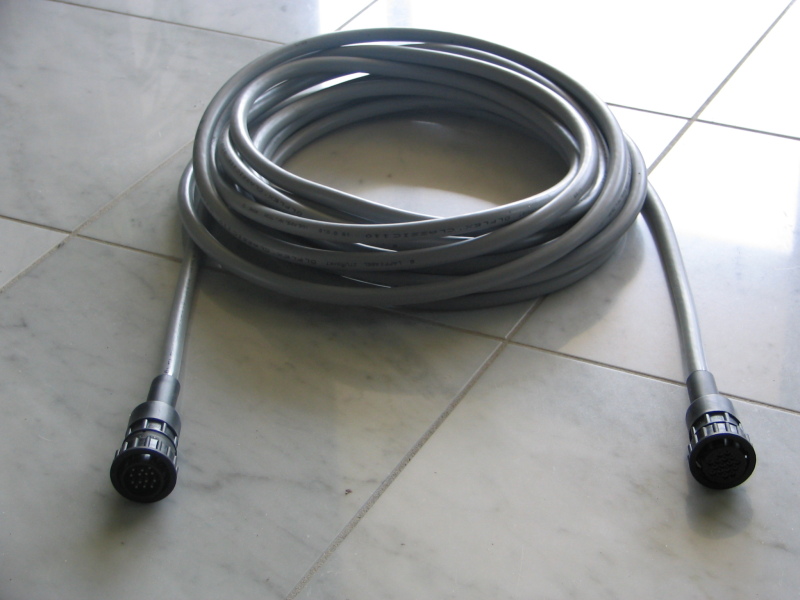

10m Verbindungskabel von der Steuerung zum x-mas tree sind fertig.....das war ganz schön knapp, zwei Tage vor dem Aufbaubeginn zur Messe ist alles fertig geworden, hat deutlich länger gedauert als geplant war, ist aber auch wesentlich perfekter in Aussehen und Funktion geworden
