Dragster Startampel (x-mas tree) Teil 4

Klick auf ein Bild, um zur Großansicht zu gelangen:

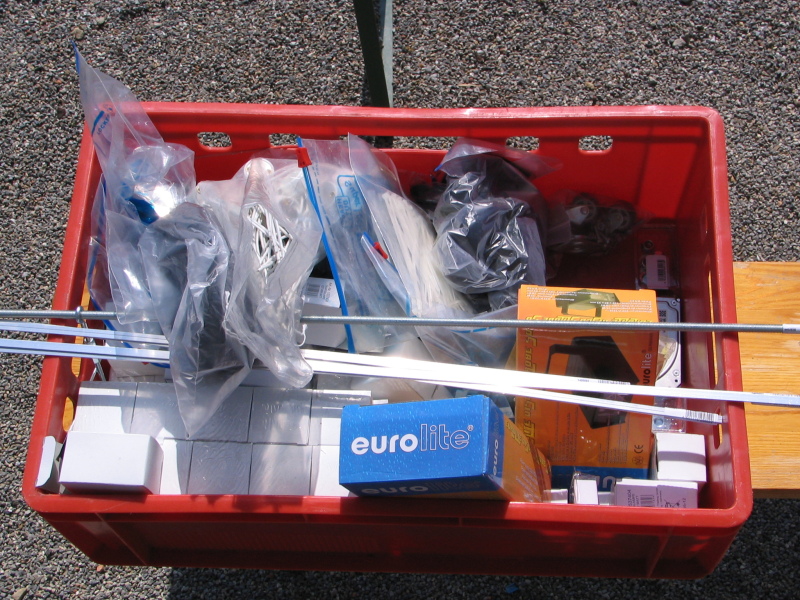

Eine Kiste voll Material von diversen Elektronik Lieferanten und Baumärkten

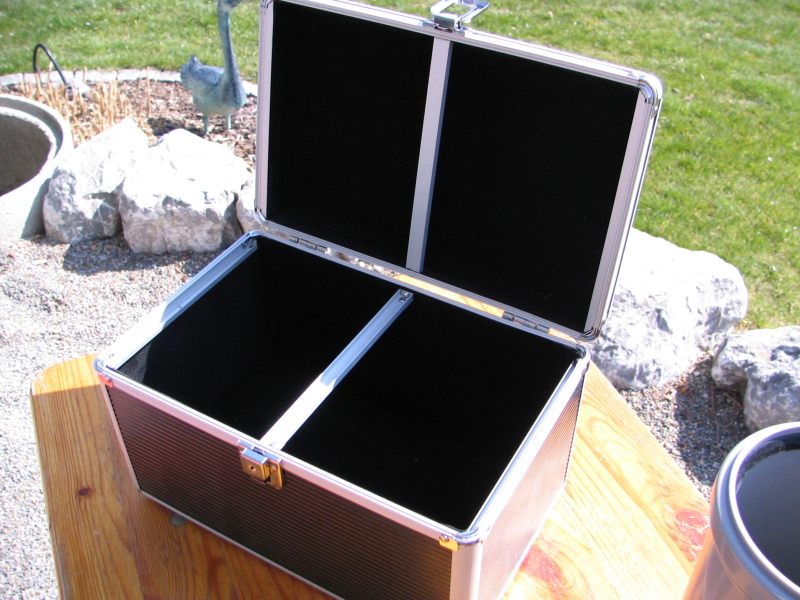

Ein leerer CD-Aufbewahrungskoffer als Gehäuse für die Steuerung

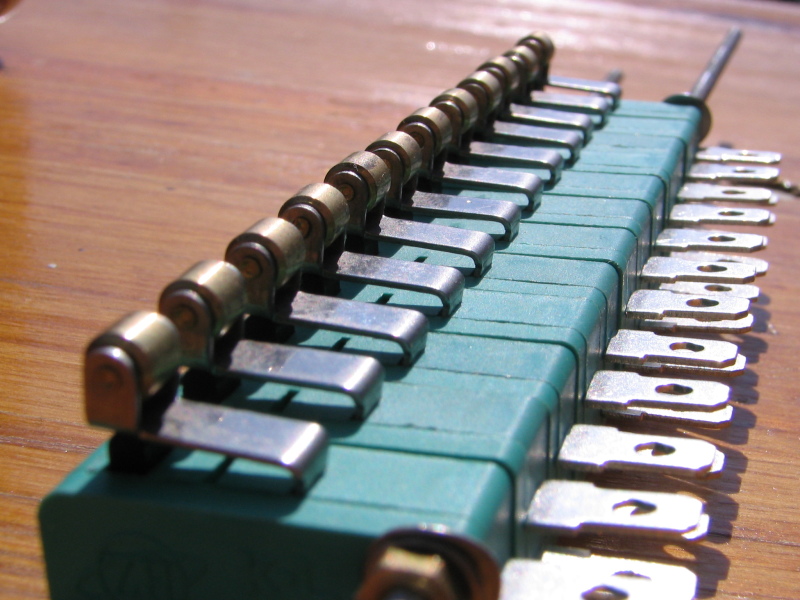

3 polige Mini Taster mit einer, bei der geringen Größe ziemlich gewaltigen Schaltleistung       (bei 230V bis max. 10A), aber wie sollen sie zum schalten gebracht werden?

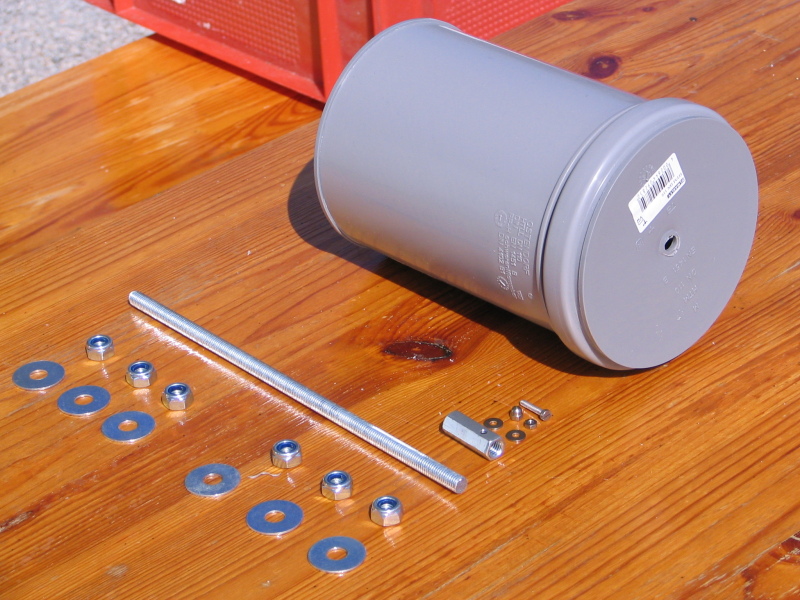

Die Lösung: eine Walze in der Form eines 100er Abwasser-Kunststoffrohrs, eine Gewindestange mit diversen selbstsichernden Muttern und U-Scheiben als Achse

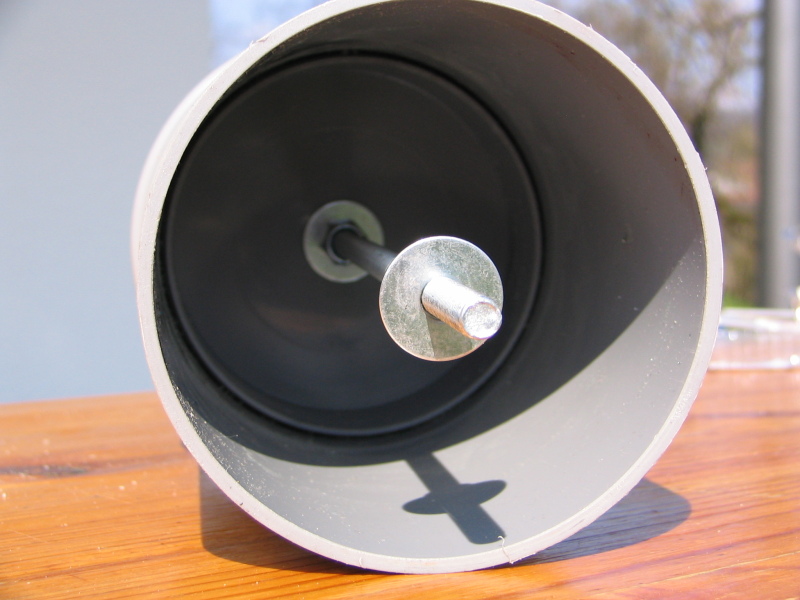

Walze mit exakt mittig montierter Achse (da sie sonst ungleichmäßig läuft), gegen zusammenquetschen der Enden wurden Kontermuttern mit U-Scheiben montiert

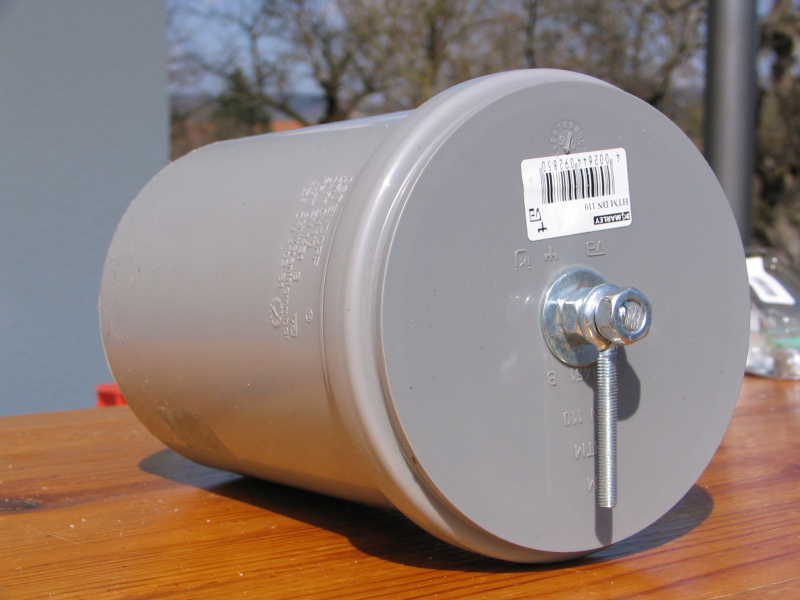

Fertig vormontierte Walze mit bereits angebrachter Achsenaufhängung

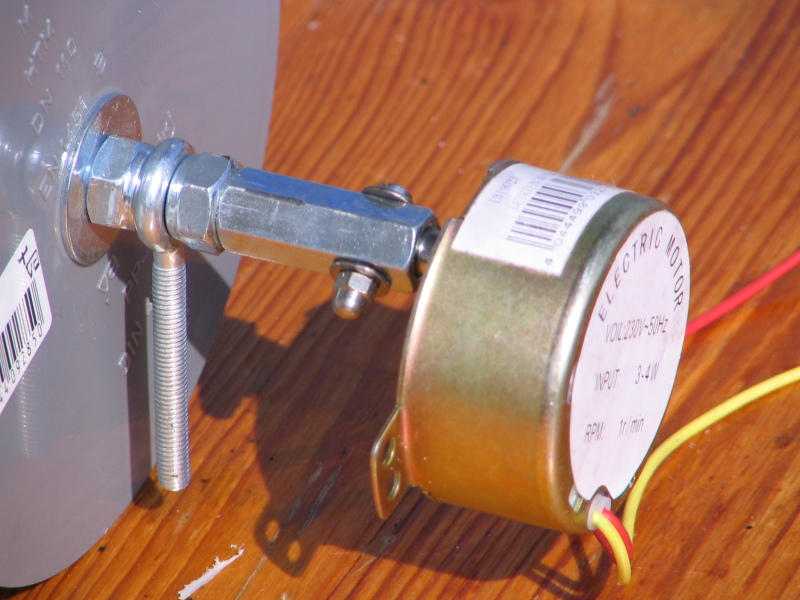

Damit sich die Walze max. einmal pro Minute um sich selber dreht (sollte eigentlich für wenigsten drei Startsequenzen reichen) habe ich einen Motor mit Getriebe montiert

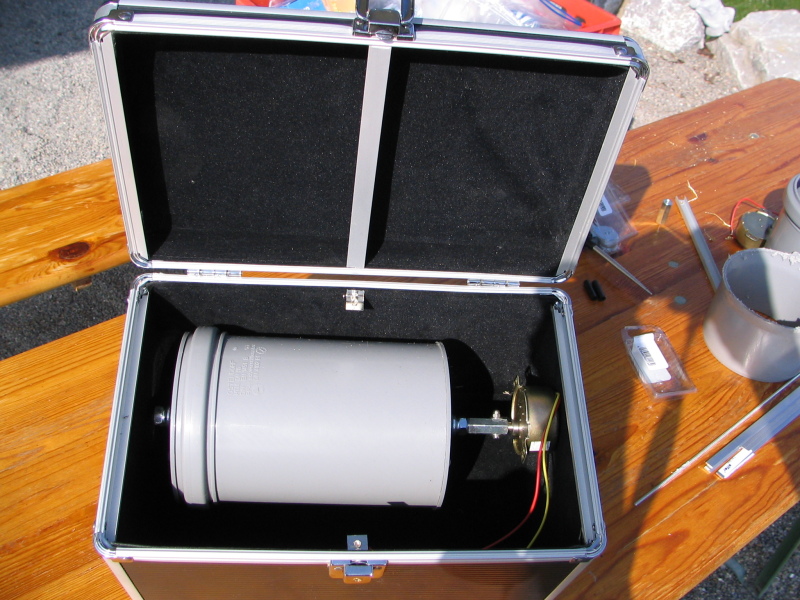

Walze mit Motor in den ehemaligen CD-Aufbewahrungskoffer eingepasst

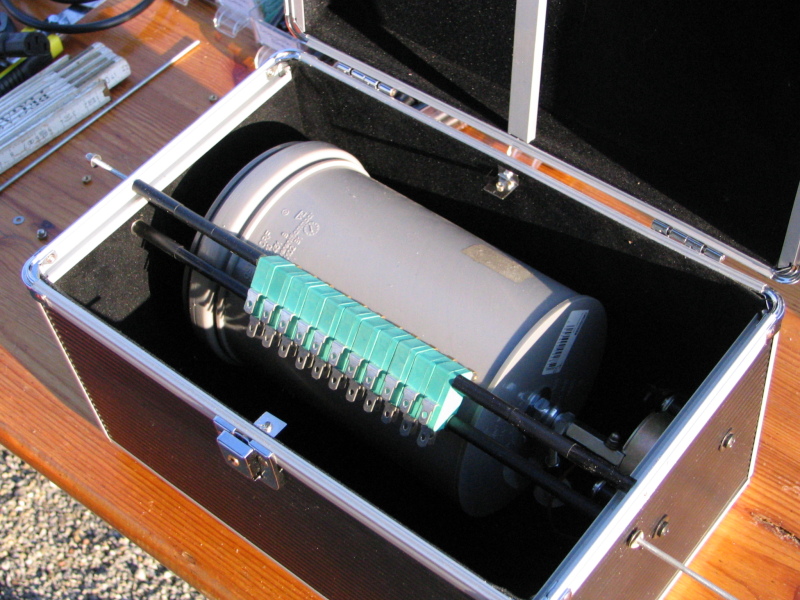

Die Taster mittels Gewindestangen (3mm metrische Gewindestangen und Kunststoff-Abstandshalter) exakt auf "Berührungskontakt" zur Walze montiert

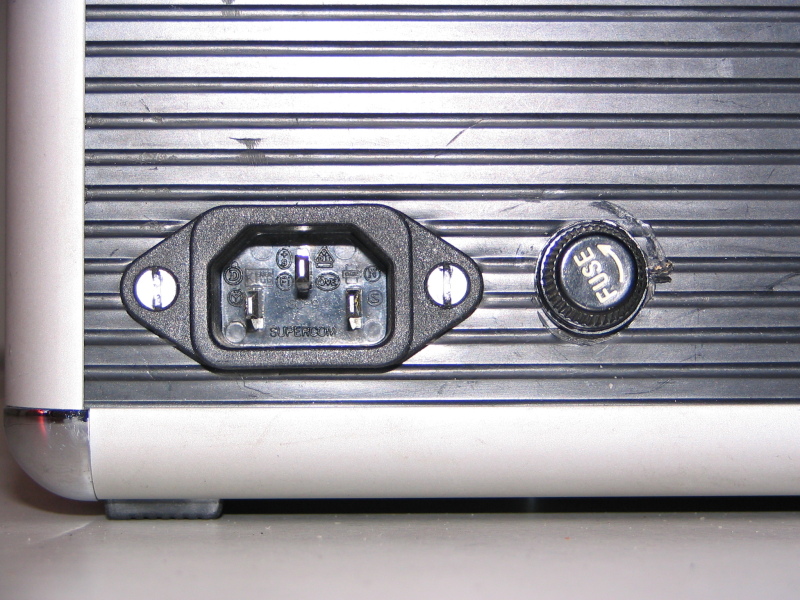

Kaltgerätesteckdose (benötigt wegen Schutzleiter für x-mas tree -> Metall) und Sicherungshalter montiert

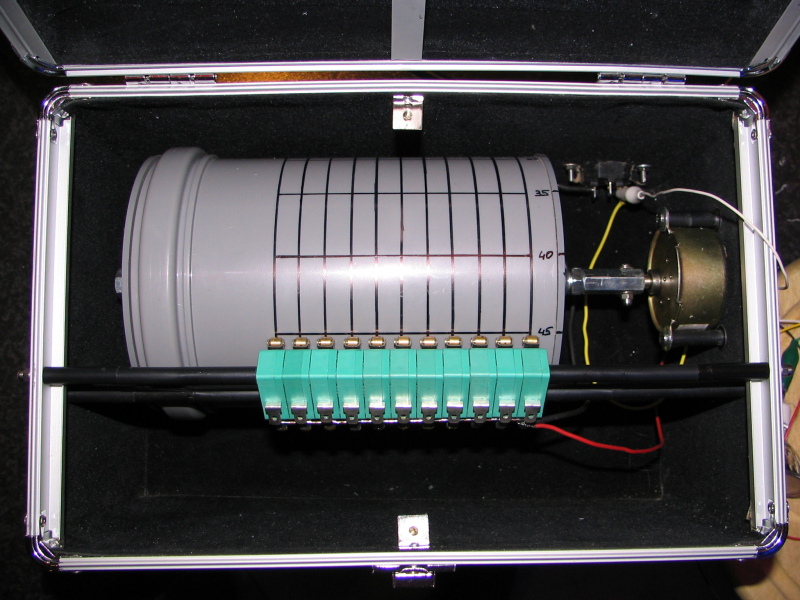

Einteilung der Schaltsequenzen: in der vertikalen Richtung die Laufspur der Taster und in der horizontalen Richtung die Einteilung in 5 Sekundenschritten für die Schaltvorgänge

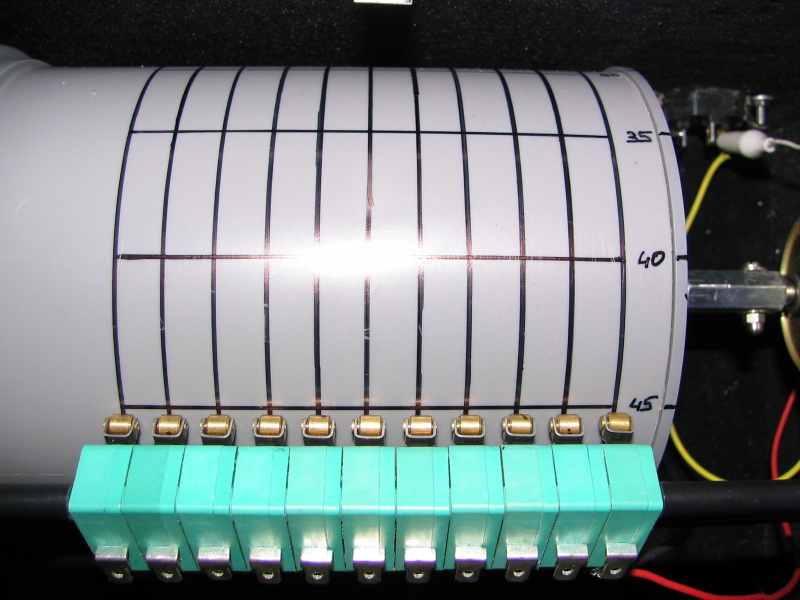

Taster und Walze vergrößert zur besseren Ansicht (Ruhekontakte der Taster exakt auf der Walze aufliegend)
