Armaturenkonsole

Klick auf ein Bild, um zur Großansicht zu gelangen:

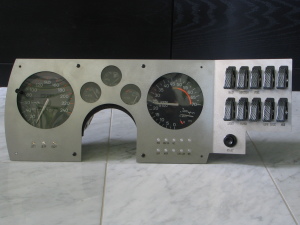

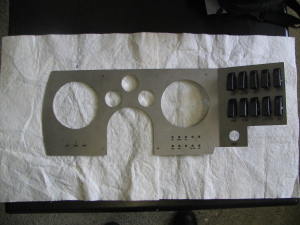

Armaturenbrett aus Edelstahl mit Ausschnitten für die Original Anzeige-Instrumente, Lenksäule, Kontroll-LED´s, Start-Taster. Die montierten "Kill-Switches" für div. elektrische Funktionen sind bereits an dem abgewinkelten Ausleger rechts zu sehen

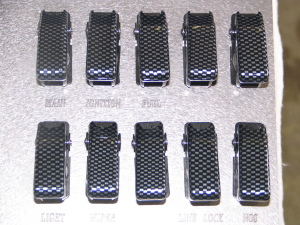

Montierte "Kill-Switches" mit darunter gelaserten Bezeichnungen der jeweiligen Funktion

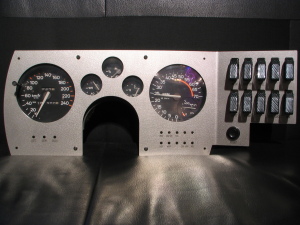

Montierte Original Armaturen und montierter Start-Taster

Montierte zweifarbige LED´s im Klargehäuse

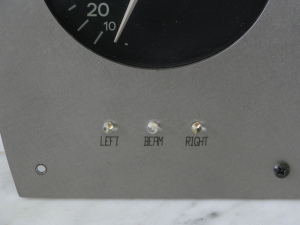

Kontroll-LED´s für Blinker und Fernlicht mit den darunter gelaserten Bezeichnungen

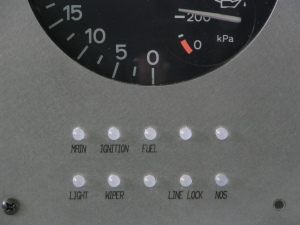

Kontroll-LED´s für Hauptstromschalter, Zündung, Benzinpumpe, Licht, Scheibenwischer, Line-Lock (für Burnouts) und NOS-Aktivierung mit den darunter gelaserten Bezeichnungen

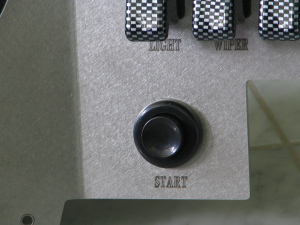

Montierter Start-Taster mit darunter gelaserter Bezeichnung

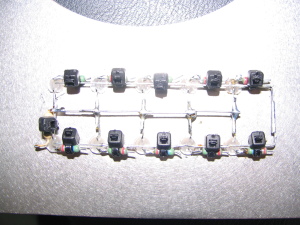

Verdrahtung der LED´s auf der Rückseite der Armatur Teil 1. Die einzelnen Komponenten wurden fest mit der Edelstahleinheit verbunden, damit sie sich nicht freirütteln können

Verdrahtung der LED´s auf der Rückseite der Armatur Teil 2. Die Ansteuerung der zweifarbigen LED´s wurde mit einem Flachbandkabel wie es in der Computertechnik bekannt ist realisiert

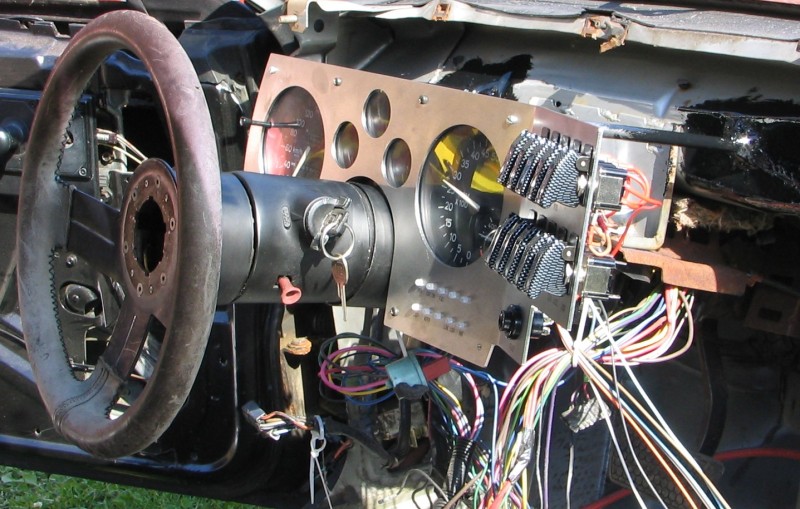

Die fertige Einheit die am Rahmen verschraubt wurde und noch mit den Verbindungskabeln zu den elektrischen Fahrzeugkomponenten verbunden werden muß
